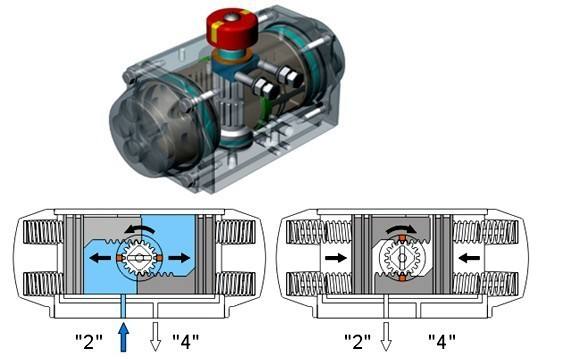

AT系列气动执行器是双活塞齿条与齿轮转动结构设计,分为双作用与单作用(弹簧复位),适用于户外或户内各种不喊腐蚀性或的腐蚀性环境。
GT型气动执行器是阀门气动装置,也叫做气动头,气动执行机构,气动执行器输出轴回转角为90°。它可以与球阀、蝶阀等阀门组合成气动阀门,也适用于需90°回转运动的其它机械装置。该产品通过配用电磁阀、回讯器、空气过滤减压阀等附件可以完成开、关两位置的动作控制,以及连续动作控制(自动调节控制)的不同要求。用户可根据实际需要进行选择。
AW系列气动执行器比AT执行器输出力矩更大,采用拨叉式传动机构,输出力矩能随角度的改变而改变,在阀门开启或关闭位置,力矩值大,与阀门的规律相符;其次,拨叉和拨叉臂高度重合,大大节省空间,满足各种大型旋转类阀门的需求。具有安全防爆等优点,在发电厂、化工、炼油等对安全要求较高的生产过程中有广泛的应用。
气液联动执行机构由拨叉机构、气/液罐、储气罐、液压手泵+四位方向控制阀、阀位行程定位装置、扭矩限制装置、阀位指示器组成。驱动机构采用非对称式拨叉机构,其独特的设计是有效、可靠的角行程阀门驱动机构。动力源直接取自主管线的高压天然气,经过滤之后无需采取任何减压措施,直接通过高压梭阀和单向阀进入储气罐储存。高压气体经过控制系统进入气/液罐转换,罐体内等压的液压油被压入相应的液压活塞缸,同时液压活塞缸液压油流回到第二个气/液罐内,活塞动作带动执行机构驱动阀门实现平稳的开或关。气液联动执行机构工作性能稳定、动作可靠。通过调节液压油的流量可调节执行机构动作的全行程时间。
