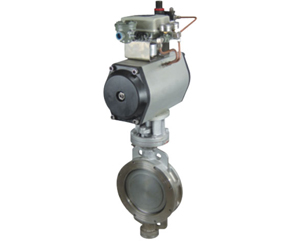

GTD气动硬密封蝶阀
GTD气动硬密封蝶阀结构简单，体积小重量轻，造价低，气动碟阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。流体阻力较小，中大口径的气动碟阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，碟阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，其中硬密封碟阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点，无论在低温情况下均具有优良的密封性能。
性能参数
| 公称通径DN（mm） |
50-600 |
| 公称压力PN（MPa） |
0.6 1 1.6 2.5 4 8.4 10 |
| 公称压力 Ps（MPa） |
强度试验 |
0.9 1.5 2.4 3.15 6 9.5 15 |
| 密封试验 |
0.7 1.1 1.76 2.75 4.4 7.04 11 |
零件材料
| 材料代号 |
C |
P |
R |
| 主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12MoTi |
| 球体 |
WCB |
1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
| 阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
| 密 封圈 |
增加聚四氟乙烯或对位聚苯 |
| 填 料 聚四氟乙烯或柔性石墨 |
| 适用工况 |
适用介质 |
水、蒸气、油品 |
硝酸类 |
醋酸类 |
| 适用温度 |
橡胶：≤130℃ 四氟：≤150℃ |
| 执行器 |
型 号 |
GT系列 |
| 气源压力 |
0.4~0.7 Mpa |
