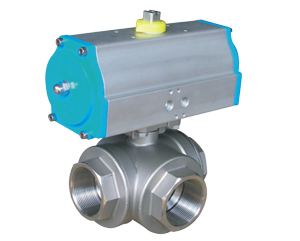

Q644气动三通球阀

Q644气动三通球阀在结构上采用一体化结构,四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。气动阀门结构紧凑、启闭迅速、流道畅通、流体阻力小。

产品特点

密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。阀门广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

执行标准

设计依据 GB标准 ANS1标准
设计标准 GB/12237 ANSIB16.34
连接法兰尺寸 GB/9113、JB/T79 ANS1B16.5
试验和检验 JB/T9002 AP1598

零件材质

序号 零件名称 材质
C P R
1 右阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 垫片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9TI
5 阀体 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 阀座 PTFE PTFE PTFE
7 球体 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 阀杆 1Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 垫片 PTFE PTFE PTFE
10 填料 PTFE PTFE PTFE
11 衬套 PTFE PTFE PTFE
12 压盖 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 连接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 连接套 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti


外形尺寸Q64(4、5)(F、N、P)-16

通径 外形尺寸 连接法兰尺寸 执行器型号
mm in L L0 L1 L2 H D D1 D2 C f n-φd
15 1/2 150 75 140/178 62/75 185/191 95 65 46 14 2 4-φ14 GTD52/GTE65
20 3/4 150 75 164/214 75/91 197/225 105 75 56 16 2 4-φ14 GTD65/GTE80
25 1 180 90 164/214 75/91 199/227 115 85 65 16 2 4-φ14 GTD65/GTE80
32 11/4 200 100 190/295 91/112 240/266 140 100 76 18 3 4-φ18 GTD80/GTE100
40 11/2 220 110 210/295 101/112 255/271 150 110 84 18 3 4-φ18 GTD90/GTE100
50 2 240 120 247/340 112/127 286/307 165 125 99 20 3 4-φ18 GTD100/GTE115
65 21/2 260 130 276/398 127/139 330/335 185 145 118 20 3 4-φ18 GTD115/GTE125
80 3 280 140 308/438 139/159 349/383 200 160 132 20 3 8-φ18 GTD125/GTE145
100 4 320 160 348/562 159/206 421/487 220 180 156 22 3 8-φ18 GTD145/GTE190
125 5 380 190 432/724 176/228 485/557 250 210 184 22 3 8-φ18 GTD160/GTE210
150 6 440 220 524/928 228/275 582/629 285 240 211 24 3 8-φ22 GTD210/GTE255
200 8 550 275 648/1033 275/324 702/750 340 295 266 24 3 12-φ22 GTD255/GTE300

外形尺寸Q64(4、5)(F、N、P)-25

通径 外形尺寸 连接法兰尺寸 执行器型号
mm in L L0 L1 L2 H D D1 D2 C f n-φd
15 1/2 150 75 164/214 75/91 191/219 95 65 46 14 2 4-φ14 GTD65/GTE80
20 3/4 150 75 164/214 75/91 197/225 105 75 56 16 2 4-φ14 GTD65/GTE80
25 1 180 90 190/246 91/101 227/237 115 85 65 16 3 4-φ14 GTD80/GTE90
32 11/4 200 100 210/295 101/112 256/266 140 100 76 18 3 4-φ18 GTD90/GTE100
40 11/2 220 110 247/340 112/127 271/292 150 110 84 18 3 4-φ18 GTD100/GTE115
50 2 240 120 276/398 127/139 307/312 165 125 99 20 3 4-φ18 GTD115/GTE125
65 21/2 260 130 308/438 139/159 335/370 185 145 118 22 3 4-φ18 GTD125/GTE145
80 3 280 140 348/478 159/176 383/400 200 160 132 24 3 8-φ18 GTD145/GTE160
100 4 320 160 378/724 176/228 438/510 235 190 156 24 3 8-φ22 GTD160/GTE210
125 5 380 190 524/928 228/275 557/604 270 220 184 26 3 8-φ26 GTD210/GTE255
150 6 440 220 648/1033 275/324 629/677 300 250 211 28 3 8-φ26 GTD255/GTE300
200 8 550 275 715/1129 324/380 750/808 360 310 274 30 3 12-φ26 GTD300/GTE350
