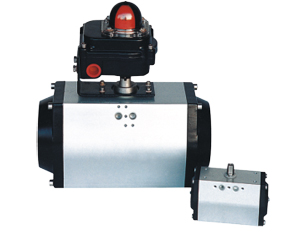

■ 产品名称：GTD/GTE气动执行器
■ 产品类型：气动执行器
■ 作用形式：120度和180度行程气动执行器只能是双作用形式，除了120度和180度行程，不同行程的可根据要求提供。
■ 设计特点：挤压成型的铝合金缸体，经硬质氧化处理，表面质地坚硬，耐磨性强。
■ 结构特点：紧湊的双活塞齿轮、齿条式结构，啮合精确，传动平稳，安装位置对称，输出扭矩恒定。
■ 使用寿命长：活塞、齿条和输出轴的活动部位均安装F4导向环，实现低摩擦，长寿命，避免金属间的接触。
■ 防腐蚀强：缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理。
■ 安装方便：单气控型执行器的弹簧经预压后安装，可安全、方便的拆卸和组装。
■ 双向程调节：在全开和全关位置均可进行0度或90度正负5度的双向行程调节。
■ 制造标准：安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准。
■ 安装方式：输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择
■ 密封性能好：外形美观而精巧，重量轻，具有防水密封结构。
■ 适用温度：有常温型、高温型、低温型。在常温工作条件下使用丁腈橡胶，在高温或低温时采用氟橡胶或硅橡胶
1、 独特的双向行程调节；
2、 紧凑的双活塞齿轮条式结构，齿合精确，输出扭矩稳定；
3、 缸体为挤压铝合金，经硬质阳极氧化处理，表面质地坚硬，耐磨性强；
4、 活塞内带机械道向和O型圈及轴承，避免非金属和金属接触减少了摩擦系数；
5、 连接尺寸根据国际标准ISO521-DIN3337-VDI/VDE3845那幕而，可与绝大部分的普通气动执行器互换；
6、 双作用和单作用(弹簧回位)型采用相同的主题和端盖；
7、 所有运动部件均采用耐磨材料支承；
8、 供气孔符合NAMUR标准，或带符合NAMUR标准的转接板。配板式电磁阀可直接安装；
9、 独特的位置指示器；
10、可根据需要配套安装电磁阀、回信器、定位器(开度指示)、三联件及手操机构。
| 双作用式 | 容量L | 重量 KG | 单作用式 | 容量L | 重量 KG | 开或闭时间 S |
| GTD40 | 0.12 | 0.7 | GTE40 | 0.06 | ≤0.5 | |
| GTD52 | 0.23 | 1.5 | GTE52 | 012 | ≤0.5 | |
| GTD65 | 0.46 | 2.0 | GTE65 | 0.22 | 3.6 | ≤0.5 |
| GTD80 | 0.80 | 3.0 | GTE80 | 0.38 | 5.5 | ≤1.0 |
| GTD90 | 1.10 | 4.5 | GTE90 | 0.50 | 8.0 | ≤1.0 |
| GTD100 | 1.60 | 6.0 | GTE100 | 0.79 | 10.5 | ≤1.0 |
| GTD115 | 2.33 | 8.0 | GTE115 | 1.14 | 13.6 | ≤2.0 |
| GTD125 | 3.03 | 9.5 | GTE125 | 1.46 | 16.2 | ≤2.0 |
| GTD145 | 5.40 | 14.0 | GTE145 | 2.34 | 23.1 | ≤2.5 |
| GTD160 | 6.10 | 18.0 | GTE160 | 3,00 | 30.0 | ≤4.0 |
| GTD190 | 11.0 | 26.0 | GTE190 | 4.80 | 41.6 | ≤5.0 |
| GTD210 | 15.4 | 33.0 | GTE210 | 7.10 | 52.8 | ≤7.0 |
| GTD255 | 31.1 | 72.0 | GTE255 | 14.1 | 112.0 | ≤10.0 |
| GTD300 | 45.9 | 102.0 | GTE300 | 21.3 | 153.0 | ≤10.0 |
| GTD350 | 68.5 | 153.0 | GTE350 | 32.7 | 222.0 | ≤10.0 |
| 执行器型号 | GTD/GTE040 | GTD/GTE052 | GTD/GTE065 | GTD/GTE080 | GTD/GTE090 | GTD/GTE100 | GTD/GTE115 | GTD/GTE125 |
| A | 114 | 140 | 164 | 190 | 208 | 247 | 276 | 302 |
| A1 | / | / | 178 | 215 | 244 | 295 | 340 | 395 |
| B | 82 | 96 | 102 | 130 | 140 | 156 | 177 | 182 |
| C | 60 | 74 | 90 | 108 | 118 | 134 | 149 | 160 |
| D | 50 | 62 | 75 | 91 | 101 | 112 | 127 | 139 |
| E | 45 | 50 | 62 | 65 | 74 | 90 | 94 | 103 |
| F | 14 | 16 | 18 | 18 | 20 | 25 | 25 | 25 |
| G | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| H | 22 | 22 | 22 | 22 | 22 | 22 | 22 | 24 |
| M | 042 | F05￠50 | F07￠70 | F07￠70 | F07￠70 | F10￠102 | F10￠102 | F10￠102 |
| N | / | F03￠36 | F05￠50 | F05￠50 | F05￠50 | F07￠70 | F07￠70 | F07￠70 |
| O | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 | 4-M10 | 4-M10 | 4-M10 |
| P | / | 4-M5 | 4-M6 | 4-M6 | 4-M6 | 4-M8 | 4-M8 | 4-M8 |
| Q | / | / | ￠12.7 | ￠15.88 | ￠15.88 | ￠19.05 | ￠19.05 | ￠22.23 |
| R | / | / | 14.2 | 18.38 | 18.38 | 21.5 | 21.5 | 24.63 |
| S | / | / | 3 | 5 | 5 | 5 | 5 | 5 |
| 口SWH1 | 11 | 11 | 14 | 17 | 17 | 22 | 22 | 22 |
| 口S×S | 9 | 10 | 13 | 13 | 13 | 16 | 16 | 22.3 |
| 执行器型号 | GTD/GTE140 | GTD/GTE160 | GTD/GTE190 | GTD/GTE210 | GTD/GTE255 | GTD/GTE300 | GTD/G丁E350 |
| A | 342 | 372 | 427 | 518 | 640 | 716 | 780 |
| A1 | 434 | 474 | 567 | 718 | 920 | 1036 | 1138 |
| B | 216 | 233 | 282 | 305 | 352 | 400 | 458 |
| C | 181 | 198 | 232 | 255 | 302 | 350 | 408 |
| D | 159 | 176 | 206 | 228 | 275 | 324 | 380 |
| E | 110 | 110 | 128 | 135 | 159 | 196 | 220 |
| F | 30 | 30 | 45 | 45 | 50 | 50 | 75 |
| G | 3 | 3 | 4 | 4 | 3 | 2 | 5 |
| H | 34 | 34 | 50 | 50 | 50 | 50 | 55 |
| M | F12￠125 | F12￠125 | F12￠125 | 160×100 | 200×120 | 200X140 | 260×160 |
| N | F10￠102 | F10￠102 | F10￠102 | F14￠140 | F16￠165 | F16￠165 | 200 |
| O | 4-M12 | 4-M12 | 4-M12 | 4-M16 | 4-M20 | 4-M20 | 4-M20 |
| P | 4-M10 | 4-M10 | 4-M10 | 4-M16 | 4-M20 | 4-M20 | 8-M16 |
| Q | ￠28.58 | ￠28.58 | ￠31.75 | ￠3175 | 33￠34 | ￠41.28 | ￠50.8 |
| R | 32.1 | 32.1 | 35.25 | 35.25 | 37.34 | 45.28 | 54.8 |
| S | 8 | 8 | 8 | 8 | 10 | 12 | 12 |
| 口SWH1 | 27 | 27 | 36 | 36 | 46 | 46 | 60 |
| 口S×S | 28.6 | 28.6 | 36 | 36 | 46 | 46 | 60 |
1）确定阀门的扭矩，在正常使用条件下，推荐安全系数为15～20%。再根据阀门使用的流体介质增加安全值。
2）对清洁、润滑介质增加20%安全值；水蒸气或非润滑液体介质增加25%安全值；对非润滑的浆料液体介质增加40%安全值；非润滑的干气介质增加60%安全值；非润滑的颗粒介质增加80%安全值。非润滑用气体输送的颗粒粉料介质增加100%安全值；
3）根据上计算的扭矩值及使用气源压力查找双作用执行器的扭矩表，就可得到准确气动执行器型号。
